LVDT8卡扣安裝式位移傳感器概述:

差動變壓器式位移傳感器（LVDT）可廣泛應用于裂縫測量監測，橋梁測量監測，航天航空，機械， 建筑，紡織，鐵路，煤炭，冶金，塑料，化工以及科研院校等國民經濟各行各業，用來測量伸長,振動,物體厚度，膨脹等的高技術產品。

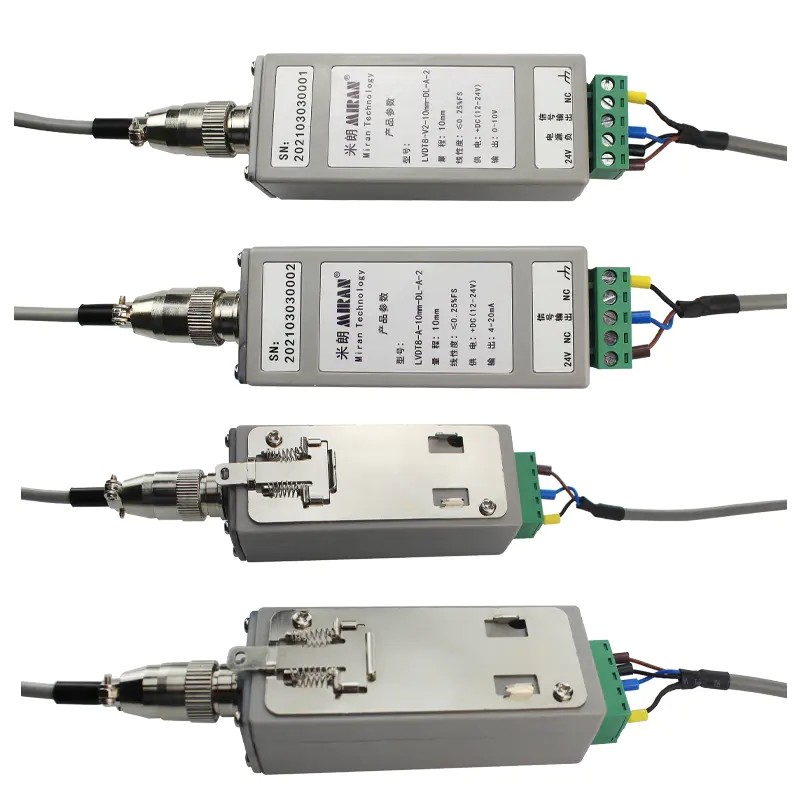

LVDT8卡扣安裝式位移傳感器具有優良的性能，適用于質量控制和計量應用中的高精度，高重復性的測量。測頭采用高硬度的耐磨材料氮化硅陶瓷，測軸移動部分采用精密導軌。筆形位移傳感器外配變送器可輸出標準的直流信號，采用方便的單電源+12～30V DC供電，電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作。輸出信號為標準的可被計算機或PLC使用的0-5V,0-10V，4-20mA或RS485輸出。

LVDT8卡扣安裝式位移傳感器特點:

1.外徑Φ8mm筆形回彈式位移傳感器，

2.探頭為氮化硅陶瓷球，耐磨性好，

3.測量范圍由0-10MM ,分辯率高，重復性好，

4.無滑動觸點，使用壽命長，

5.交流信號電源供電，外配高性能信號解調器，

6.二線制4-20mA電流輸出，三線制0-5V或0-10V電壓輸出，

LVDT8卡扣安裝式位移傳感器應用領域：

軸徑跳動檢測，紡織機械檢測，閥門位置檢測與控制，輥縫間隙測量，車輛制動裝置磨損測量，機器人、精密位移測量，汽車零件在線檢測，機床及工具定位、液壓缸定位，橋面移位檢測，地鐵地道工程防護。

LVDT8卡扣安裝式位移傳感器性能參數：

LVDT8卡扣安裝式位移傳感器選型指導：

LVDT8卡扣安裝式位移傳感器接線方式：直流穩壓電源輸出電壓值必須在規定的使用范圍內

1.電流信號輸出 電纜線顏色定義：

 棕色----供電電源（+） 電流輸入（+）

 藍色----供電電源（-） 電流輸出（-）

2.電壓信號輸出 電纜線顏色定義：

 棕色---- 供電電源（+）

 藍色---- 電壓輸出（+）

 黑色---- 供電電源（-）信號輸出（-）

3.數字RS-485信號輸出 電纜線顏色定義：

 棕色---供電電源（+）

 黑色---供電電源（-）

 藍色---信號A

 白色---信號B

LVDT8卡扣安裝式位移傳感器的機械尺寸：
